螺紋法蘭

Class標記的帶頸螺紋法蘭尺寸
Class標記的帶頸螺紋法蘭尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    用Class標記的帶頸螺紋鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍。

    密封面
    型式    		 公稱壓力
      Class 150 Class 300 Class 600 Class 900 Class 1500 Class 2500
    突面（RF) NPS1/2(DN 15)～NPS24(DN 600) NPS1/2(DN 15)～NPS2M(DN 65)
    用Class標記的帶頸螺紋鋼制管法蘭的型式僅有突面型一種，

     Class 150、Class 300、Class 6祕、Class 900、Class 1500 和 Class 2500 的帶頸螺紋鋼制管法蘭尺寸

    螺紋法蘭

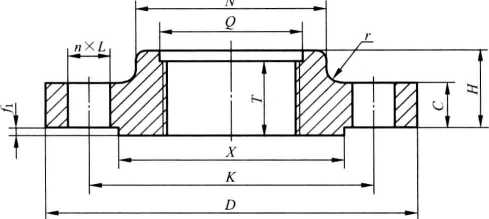

    突面（RF)帶頸螺紋鋼制管法蘭
    (適用于 Class 150、Class 300、Class 600、Class 900、Class 1500 和 Class 2500)

     Class 150帶頸縲紋鋼制管法蘭尺寸（GB/T 9114—2010)
    公稱
    尺寸    		 鋼管 外徑 A/ mm 連接尺寸 密封面 法蘭
    厚度
    C/mm    		 法蘭 高度 H/mm 法蘭頸 最小
    螺紋
    長度
    Tmm/
    mm
    法蘭
    外徑
    D/mm    		 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔 直徑 L/mm 螺栓 X/
    mm    		 /./
    mm
    N/
    mm    		 r/
    mm
    數量
    ，"個    		 螺紋
    規格
    NPS DN
    1/2 15 21. 3 90 60. 3 16 4 M14 34. 9 2 9. 6 14 30 >4 16
    3/4 20 26.9 100 69. 9 16 4 M14 42. 9 2 11.2 14 38 16
    1 25 33. 7 110 79. 4 16 4 M14 50. 8 2 12. 7 16 49 17
    IX 32 42. 4 115 88. 9 16 4 M14 63. 5 2 14. 3 19 59 21
    \lA 40 48. 3 125 98.4 16 4 M14 73. 0 2 15. 9 21 65 22
    2 50 60. 3 150 120. 7 19 4 M16 92. 1 2 17. 5 24 78 25
    2% 65 76. 1 180 139. 7 19 4 M16 104.8 2 20. 7 27 90 29
    3 80 88. 9 190 152. 4 19 4 M16 127.0 2 22. 3 29 108 30
    4 100 114.3 230 190.5 19 8 M16 157. 2 2 22. 3 32 135 33
    5 125 139. 7 255 215. 9 22 8 M20 185. 7 2 22. 3 35 164 36
    6 150 168. 3 280 241. 3 22 8 M20 215. 9 2 23. 9 38 192 40
    8 200 219. 1 345 298. 5 22 8 M20 269. 9 2 27. 0 43 246 44
    10 250 273. 0 405 362. 0 26 12 M24 323. 8 2 28. 6 48 305 49
    12 300 323. 9 485 431. 8 26 12 M24 381.0 2 30. 2 54 365 56
    14 350 355. 6 535 476. 3 29 12 M27 412.8 2 33.4 56 400 57
    16 400 406. 4 595 539.8 29 16 M27 469. 9 2 35. 0 62 457 64
    18 450 457 635 577. 9 32 16 M30 533.4 2 38. 1 67 505 68
    20 500 508 700 635. 0 32 20 M30 584. 2 2 41. 3 71 559 73
    24 600 610 815 749. 3 35 20 M33 692. 2 2 46. 1 81 663 83


    公稱 鋼管   連接 尺 寸   密封面 法蘭 法蘭 法蘭頸 最小
    螺紋    		 最小
    沉孔
        法蘭 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔 螺 栓     厚度 高度
    尺寸 外徑 R/ /" N/ r/ 長度 直徑
        A/mm 外徑 直徑 數量 螺紋 C/ H/ 了min/ mm Qmin / mm
    NPS DN D/mm L/mm ”/個 規格 mm mm mm mm mm mm
    1/2 15 21. 3 95 66.7 16 4 M14 34. 9 2 12. 7 21 38   16 23. 6
    3/4 20 26. 9 115 82. 6 19 4 M16 42. 9 2 14. 3 24 48   16 29.0
    1 25 33. 7 125 88. 9 19 4 M16 50. 8 2 15. 9 25 54   18 35.8
      32 42.4 135 98.4 19 4 M16 63. 5 2 17. 5 25 64   21 44. 4
      40 48. 3 155 114. 3 22 4 M20 73. 0 2 19. 1 29 70   23 50. 3
    2 50 60. 3 165 127.0 19 8 M16 92. 1 2 20. 7 32 84   29 63.5
      65 76. 1 190 149. 2 22 8 M20 104. 8 2 23. 9 37 100   32 76. 2
    3 80 88. 9 210 168. 3 22 8 M20 127.0 2 27.0 41 117   32 92. 2
    4 100 114. 3 255 200.0 22 8 M20 157.2 2 30. 2 46 146   37 117. 6
    5 125 139. 7 280 235. 0 22 8 M20 185. 7 2 33.4 49 178 >4 43 144. 4
    6 150 168. 3 320 269. 9 22 12 M20 215. 9 2 35.0 51 206   47 171.4
    8 200 219. 1 380 330. 2 26 12 M24 269. 9 2 39. 7 60 260   51 222. 2
    10 250 273. 0 445 387.4 29 16 M27 323. 8 2 46. 1 65 321   56 276. 2
    12 300 323. 9 520 450. 8 32 16 M30 381.0 2 49. 3 71 375   61 328. 6
    14 350 355. 6 585 514. 4 32 20 M30 412.8 2 52. 4 75 425   64 360. 4
    16 400 406. 4 650 571.5 35 20 M33 469. 9 2 55.6 81 483   69 411. 2
    18 450 457 710 628. 6 35 24 M33 533. 4 2 58.8 87 533   70 462.0
    20 500 508 775 685.8 35 24 M33 584.2 2 62.0 94 587   74 512.8
    24 600 610 915 812.8 42 24 M3 9 692. 2 2 68.3 105 702   83 614. 4

    Class 600帶頸螺紋鋼制管法蘭尺寸（GB/T 9114 — 2010)


    公稱
    尺寸    		 鋼管
    外徑
    A/mm    		 連接尺寸 密封面 法蘭
    厚度
    C/
    mm    		 法蘭
    高度
    H/
    mm    		 法蘭頸 最小
    螺紋
    長度
    Tmin/
    mm    		 最小
    沉孔
    直徑
    Qmm/
    mm
    法蘭
    外徑
    D/mm    		 螺栓孔 中心圓 直徑 K/mm 螺栓孔
    直徑 L/mm    		 螺栓 R/
    mm    		 /./
    mm
    N/
    mm    		 r/
    mm
    數量 «/個 螺紋
    規格
    NPS DN
    1/2 15 21. 3 95 66. 7 16 4 M14 34. 9 7 14. 3 22 38 >4 16 23. 6
    3/4 20 26. 9 115 82. 6 19 4 M16 42. 9 7 15. 9 25 48 16 29. 0
    1 25 33. 7 125 88. 9 19 4 M16 50.8 7 17. 5 27 54 18 35. 8
      32 42.4 135 98.4 19 4 M16 63.5 7 20. 7 29 64 21 44. 4
      40 48. 3 155 114.3 22 4 M20 73.0 7 22. 3 32 70 23 50. 6
    2 50 60. 3 165 127.0 19 8 M16 92. 1 7 25.4 37 84 29 63. 5
    2 65 76. 1 190 149. 2 22 8 M20 104.8 7 28. 6 41 100 32 76. 2
    3 80 88. 9 210 168.3 22 8 M20 127.0 7 31. 8 46 117 35 92. 2

    4 100 114. 3 275 215. 9 26 8 M24 157. 2 7 38. 1 54 152   42 117. 6
    5 125 139. 7 330 266. 7 29 8 M27 185. 7 7 44. 5 60 189   48 144. 4
    6 150 168. 3 355 292. 1 29 12 M27 215. 9 7 47. 7 67 222   51 171.4
    8 200 219. 1 420 349. 2 32 12 M30 269. 9 7 55. 6 76 273   58 222.2
    10 250 273. 0 510 431. 8 35 16 M3 3 323.8 7 63. 5 86 343   66 276. 2
    12 300 323.9 560 489. 0 35 20 M33 381.0 7 66. 7 92 400 彡4 70 328. 6
    14 350 355. 6 605 527.0 39 20 M36 412. 8 7 69. 9 94 432   74 360. 4
    16 400 406. 4 685 603. 2 42 20 M39 469. 9 7 76.2 106 495   78 411.2
    18 450 457 745 654.0 45 20 M42 533.4 7 82. 6 117 546   80 462.0
    20 500 508 815 723. 9 45 24 M42 584. 2 7 88. 9 127 610   83 512. 8
    24 600 610 940 838.2 51 24 M48 692. 2 7 101. 6 140 718   93 614. 4
    Class 900帶頸螺紋鋼制管法蘭尺寸（GB/T 9114—2010)


    公稱
    尺寸    		 鋼管 外徑 A/mm 連接尺寸 密封面 法蘭
    厚度
    C/
    mm    		 法蘭
    高度
    H/
    mm    		 法蘭頸 最小
    螺紋
    長度
    Tmin /
    mm    		 最小
    沉孔
    直徑
    Qm.n /
    mm
    法蘭
    外徑
    D/mm    		 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔 直徑 L/mm 螺栓 R/
    mm    		 /丨/ mm
    N/
    mm    		 r/
    mm
    數量 w/個 螺紋
    規格
    NPS DN
    1/2 15 21. 3 120 82. 6 22 4 M20 34. 9 7 22. 3 32 38 ^4 23 23. 6
    3/4 20 26. 9 130 88. 9 22 4 M20 42. 9 7 25. 4 35 44 26 29. 0
    1 25 33. 7 150 101.6 26 4 M24 50. 8 7 28.6 41 52 29 35.8
      32 42.4 160 111. 1 26 4 M24 63. 5 7 28. 6 41 64 31 44. 4
      40 48. 3 180 123.8 29 4 M27 73.0 7 31. 8 44 70 32 50. 6
    2 50 60. 3 215 165. 1 26 8 M24 92. 1 7 38. 1 57 105 39 63. 5
      65 76. 1 245 190. 5 29 8 M27 104. 8 7 41. 3 64 124 48 76.2
    3 80 88. 9 240 190. 5 26 8 M24 127.0 7 38. 1 54 127 42 92. 2
    4 100 114. 3 290 235.0 32 8 M30 157. 2 7 44.5 70 159 48 117. 6
    5 125 139. 7 350 279.4 35 8 M33 185. 7 7 50.8 79 190 54 144. 4
    6 150 168. 3 380 317. 5 32 12 M30 215. 9 7 55. 6 86 235 58 171.4
    8 200 219. 1 470 393. 7 39 12 M36 269. 9 7 63. 5 102 298 64 222. 2
    10 250 273. 0 545 469. 9 39 16 M36 323. 8 7 69. 9 108 368 72 276. 2
    12 300 323. 9 610 533.4 39 20 M36 381. 0 7 79. 4 117 419 77 328. 6

    14 350 355. 6 640 558. 8 42 20 M39 412. 8 7 85. 8 130 451   83 360. 4
    16 400 406. 4 705 616.0 45 20 M42 469. 9 7 88. 9 133 508   86 411. 2
    18 450 457 785 685.8 51 20 M48 533. 4 7 101. 6 152 565 ^4 89 462. 0
    20 500 508 855 749. 3 55 20 M52 584. 2 7 108. 0 159 622   93 512. 8
    24 600 610 1 040 901. 7 67 20 M64 692. 2 7 139. 7 203 749   102 614. 4


    Class 1500帶頸螺紋鋼制管法蘭尺寸（GB/T 9114—2010)
    公稱 鋼管   連接 尺 寸   密封面 法蘭 法蘭 法蘭頸 最小
    螺紋    		 最小
    沉孔
        法蘭 螺栓孔 螺栓孔 螺 栓     厚度 高度
    K^T 外徑 中心圓 直徑 K/ mm R/ /i/ N/ r/ 長度 直徑
        A/mm 外徑 直徑 數量 螺紋 C/ H/ Tm\n/
    mm    		 Qnim / mm
    NPS DN D/mm L/mm «/個 規格 mm mm mm mm mm mm
    1/2 15 21.3 120 82. 6 22 4 M20 34. 9 7 22. 3 32 38   23 23. 6
    3/4 20 26. 9 130 88. 9 22 4 M20 42. 9 7 25.4 35 44   26 29.0
    1 25 33. 7 150 101. 6 26 4 M24 50. 8 7 28.6 41 52   29 35. 8
      32 42.4 160 111. 1 26 4 M24 63. 5 7 28. 6 41 64 >4 31 44. 4
      40 48. 3 180 123.8 29 4 M27 73. 0 7 31. 8 44 70   32 50. 6
    2 50 60. 3 215 165. 1 26 8 M24 92. 1 7 38. 1 57 105   39 63. 5
      65 76. 1 245 190. 5 29 8 M27 104. 8 7 41. 3 64 124   48 76.2

    Class 2500帶頸螺紋鋼制管法蘭尺寸（GB/T 9114—2010)
    公稱
    尺寸    		 鋼管 外徑 A/mm 連接尺寸 密封面 法蘭
    厚度
    C/
    mm    		 法蘭
    高度
    HI
    mm    		 法蘭頸 最小
    螺紋
    長度
    Tmin/
    mm    		 最小 沉孔 直徑 〇 /
    法蘭
    外徑
    D/mm    		 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔 直徑 L/mm 螺栓 R/
    mm    		 /./
    mm
    N/
    mm    		 rl
    mm
    數量 n/個 螺紋
    規格
    NPS DN mm
    1/2 15 21. 3 135 88. 9 22 4 M20 34. 9 7 30. 2 40 43 >4 29 23. 6
    3/4 20 26. 9 140 95. 2 22 4 M20 42. 9 7 31. 8 43 51 32 29. 0
    1 25 33. 7 160 108. 0 26 4 M24 50. 8 7 35.0 48 57 35 35. 8
      32 42. 4 185 130. 2 29 4 M27 63. 5 7 38. 1 52 73 39 44.4
      40 48. 3 205 146.0 32 4 M30 73.0 7 44. 5 60 79 45 50. 6
    2 50 60. 3 235 171.4 29 8 M27 92. 1 7 50. 9 70 95 51 63. 5
      65 76. 1 265 196. 8 32 8 M30 104.8 7 57. 2 79 114 58 76. 2
